Aleksander
Burd - strona elektroniki analogowej
LCg-serial.
Strukturalny generator LC z szeregowym obwodem rezonansowym
3-11-2021

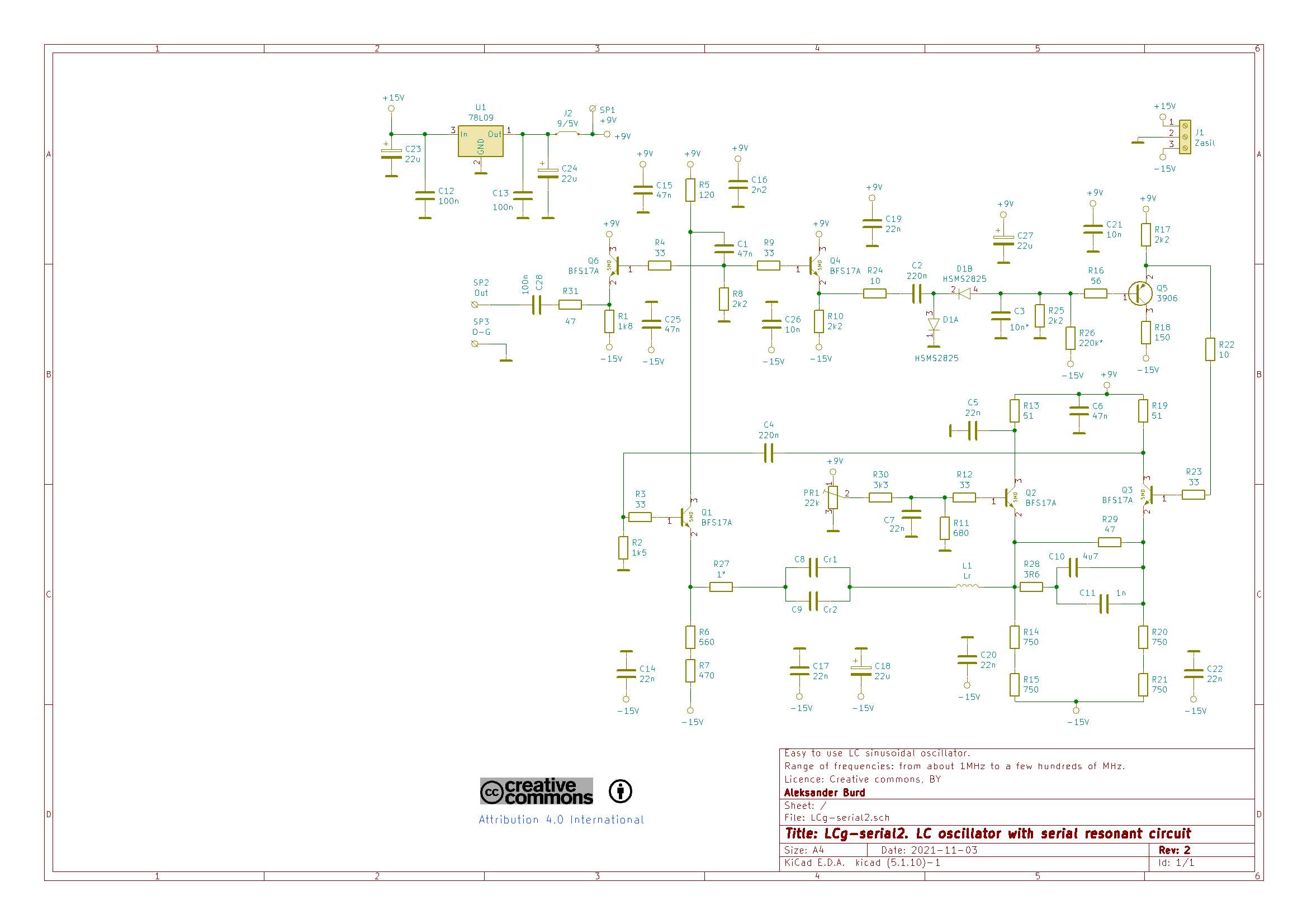

![LCg-serial circuit base version, v.2](lcg-serial.png)
LCg-serial to strukturalny
generator LC generujący sygnał sinusoidalny. Jest to kolejny
opracowany przeze mnie generator strukturalny (pierwszy był LCg-1 -
dostępny na stronie). LCg-serial,
podobnie jak wcześniejszy LCg-1, jest dużo łatwiejszy w
uruchomieniu w zestawieniu z
klasycznymi układami typu Colpitts, Hartley czy Meissner. Pomimo tego ułatwienia, układu nie
można polecić początkującym
elektronikom, wymagane jest obycie z układami i obwodami w.cz.
Struktura nie zawiera dzielnika reaktancyjnego
(kondensatory w Colpittsie, cewki w Hartley'u), ani transformatora
(Meissner).
Obecność tych obwodów w klasycznych generatorach niezwykle utrudnia
dostrajanie częstotliwości i ustalanie poprawnej amplitudy (na tyle małej, aby sygnał nie był niezniekształcony), gdyż wpływają one jednocześnie na
częstotliwość jak i na siłę dodatniego sprzężenia zwrotnego.
Jaka jest różnica pomiędzy
pierwszym generatorem LCg-1, a LCg-serial?
Jak sama nazwa wskazuje, LCg-serial pracuje z szeregowym, a nie równoległym
obwodem rezonansowym. Sama zamiana typu obwodu rezonansowego nie ma
dużego znaczenia użytkowego. Jednak dzięki przejściu na obwód szeregowy
LCg-serial uzyskał swój główny
atut: brak wtórnika emiterowego
dołączonego do
obwodu rezonansowego (LCg-1 ma taki wtórnik). Wbrew pozorom ma
to ogromne znaczenie przy dużych częstotliwościach - wtórnik
emiterowy przy większych częstotliwościach wykazuje ujemną rezystancję
wejściową (!), co mocno zaburza lub uniemożliwia poprawną pracę
generatora. W LCg-serial
nie ma takiego problemu, dzięki czemu można łatwo uzyskiwać duże
częstotliwości generacji (układ testowy pracował z częstotliwościami do
700MHz).
Pierwsza wersja generatora
LCg-serial powstała ok. 2010r i
była później wykorzystywana w kilku konstrukcjach oraz w paru pracach
dyplomowych, podlegając po drodze różnym modyfikacjom. LCg-serial jest
jednym z kilku strukturalnych generatorów LC, które opracowałem.
Niektóre z tych układów pojawią się na stronie w dalszej
kolejności.
Aleksander Burd
